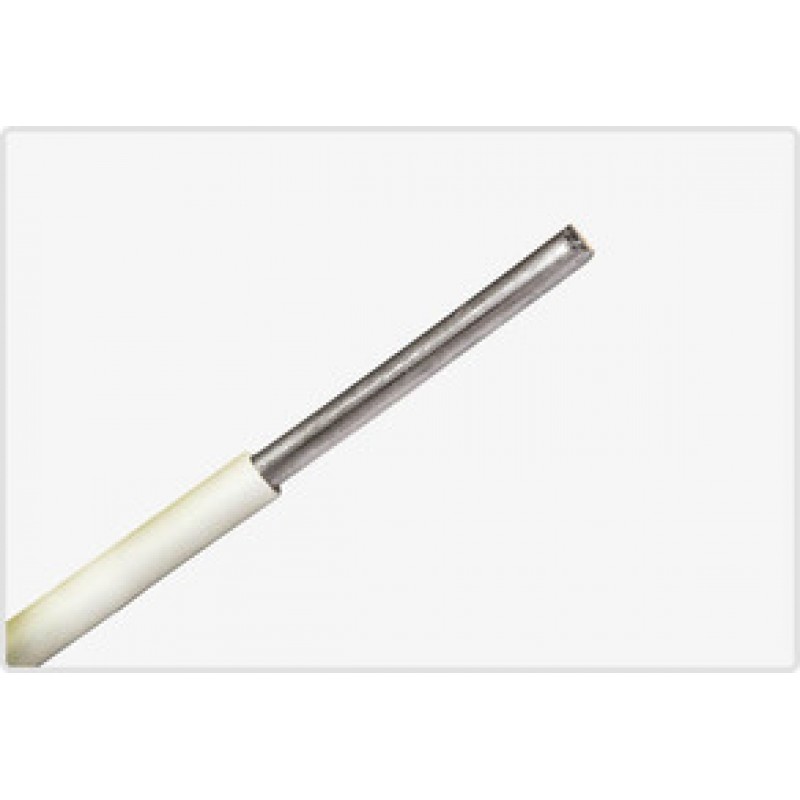

Провод АПВ-ХЛ 35
- Модель:АПВ-ХЛ 35
- 1000
- ГОСТ:31947-2012
- Диапазон температур эксплуатации (°С):от -50 до +65
- Длительно допустимая температура нагрева жил:70
- Показать все характеристики
АПВ 35 - провод силовой с одной алюминиевой жилой сечением 35 миллиметров квадратных.
Технические характеристики провода АПВ 35
Климатическое исполнение алюминиевого силового провода АПВ 35: УХЛ, вторая категория размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации алюминиевого провода АПВ 35: -50 градусов.
Максимальная температура эксплуатации: +60 градусов.
Монтаж силового алюминиевого провода АПВ 35 производится при температуре не ниже -15 градусов, при более низких температурах возникает риск повреждения застывшей изоляции.
Расчетная масса провода АПВ 35 составляет 0,381 килограмм в метре.
Диаметр провода алюминиевого АПВ 35 равен 11 миллиметрам.
Срок службы силового алюминиевого провода АПВ 35 не менее 15 лет.
Расшифровка маркировки АПВ 35
А - алюминиевая жила.
П - провод.
В - поливинилхлоридная изоляция.
Конструкция провода АПВ 35
1) Жила - алюминиевая многопроволочная или однопроволочная.
2) Изоляция - из ПВХ пластиката различных цветов.
Применение провода АПВ 35
Силовой алюминиевый провод АПВ 35 предназначен для стационарного монтажа электрических цепей с номинальным напряжением до 400 Вольт, частотой 50 Герц, силой тока до 127 Ампер.
| Общие | |
| ГОСТ | 31947-2012 |
| Диапазон температур эксплуатации (°С) | от -50 до +65 |
| Длительно допустимая температура нагрева жил | 70 |
| Допустимая токовая нагрузка при прокладке в земле (А) | 188 |
| Допустимая токовая нагрузка при прокладке на воздухе (А) | 188 |
| Допустимый радиус изгиба (мм) | 100 |
| Класс жилы по ГОСТ 22483-2012 | 2 |
| Класс пожарной опасности по ГОСТ 31565-2012 | О1.8.2.5.4 |
| Код ОКП | 355 133 |
| Код товара | АПВ 35 |
| Количество жил | 1 |
| Максимальная мощность при прокладке в воздухе, 220V (кВт) | 33.15 |
| Максимальная мощность при прокладке в воздухе, 380V (кВт) | 74.35 |
| Максимальная мощность при прокладке в земле, 220V (кВт) | 37.25 |
| Максимальная мощность при прокладке в земле, 380V (кВт) | 83.57 |
| Максимальная температура эксплуатации (°С) | 65 |
| Максимальный вес (кг/м) | 0.38 |
| Максимальный диаметр жилы | 7.9 |
| Максимальный наружный диаметр (мм) | 10 |
| Максимальный расчетный вес (кг/км) | 381 |
| Марка | АПВ |
| Масса цветного металла (г/м) | 93.8 |
| Материал жилы | Алюминий |
| Материал изоляции | ПВХ |
| Минимальная температура монтажа | -15 |
| Минимальная температура эксплуатации (°С) | -50 |
| Номинальное переменное напряжение (кВ) | 0.75 |
| Сечение жилы (мм/кв) | 35 |
| Сопротивление изоляции жил (МОмкм) | 5 |
| Срок службы | 20 |
| Тип исполнения по ГОСТ 31565-2012 | Без обозначения |
| Толщина изоляции жил (мм) | 1.2 |
| Электрическое сопротивление жилы (ом/км) | 0.87 |
