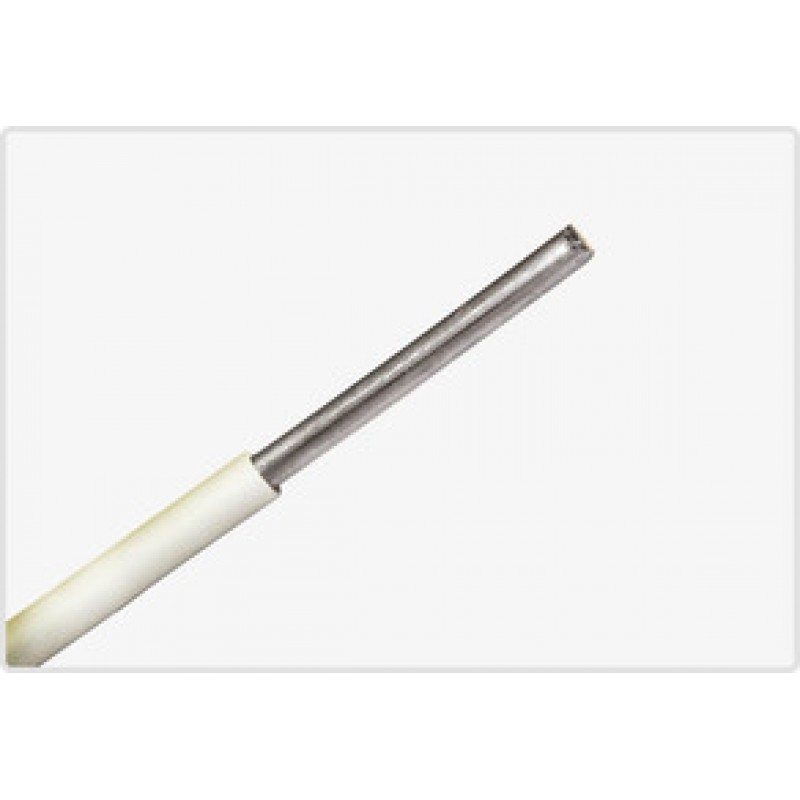

Провод АПВ-ХЛ 25
- Модель:АПВ-ХЛ 25
- 1000
- ГОСТ:31947-2012
- Диапазон температур эксплуатации (°С):от -50 до +65
- Длительно допустимая температура нагрева жил:70
- Показать все характеристики
АПВ 25 - провод силовой с одной алюминиевой жилой сечением 25 миллиметров квадратных.
Технические характеристики провода АПВ 25
Климатическое исполнение алюминиевого силового провода АПВ 25: УХЛ, вторая категория размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации алюминиевого провода АПВ 25: -50 градусов.
Максимальная температура эксплуатации: +60 градусов.
Монтаж силового алюминиевого провода АПВ 25 производится при температуре не ниже -15 градусов, при более низких температурах возникает риск повреждения застывшей изоляции.
Расчетная масса провода АПВ 25 составляет 0,283 килограмм в метре.
Диаметр провода алюминиевого АПВ 25 равен 9,8 миллиметрам.
Срок службы силового алюминиевого провода АПВ 25 не менее 15 лет.
Расшифровка маркировки АПВ 25
А - алюминиевая жила.
П - провод.
В - поливинилхлоридная изоляция.
Конструкция провода АПВ 25
1) Жила - алюминиевая многопроволочная или однопроволочная.
2) Изоляция - из ПВХ пластиката различных цветов.
Применение провода АПВ 25
Силовой алюминиевый провод АПВ 25 предназначен для стационарного монтажа электрических цепей с номинальным напряжением до 400 Вольт, частотой 50 Герц, силой тока до 106 Ампер.
| Общие | |
| ГОСТ | 31947-2012 |
| Диапазон температур эксплуатации (°С) | от -50 до +65 |
| Длительно допустимая температура нагрева жил | 70 |
| Допустимая токовая нагрузка при прокладке в земле (А) | 152 |
| Допустимая токовая нагрузка при прокладке на воздухе (А) | 152 |
| Допустимый радиус изгиба (мм) | 88 |
| Класс жилы по ГОСТ 22483-2012 | 2 |
| Класс пожарной опасности по ГОСТ 31565-2012 | О1.8.2.5.4 |
| Код ОКП | 355 133 |
| Код товара | АПВ 25 |
| Количество жил | 1 |
| Максимальная мощность при прокладке в воздухе, 220V (кВт) | 26.99 |
| Максимальная мощность при прокладке в воздухе, 380V (кВт) | 60.54 |
| Максимальная мощность при прокладке в земле, 220V (кВт) | 31.09 |
| Максимальная мощность при прокладке в земле, 380V (кВт) | 69.75 |
| Максимальная температура эксплуатации (°С) | 65 |
| Максимальный вес (кг/м) | 0.28 |
| Максимальный диаметр жилы | 6.6 |
| Максимальный наружный диаметр (мм) | 8.8 |
| Максимальный расчетный вес (кг/км) | 283 |
| Марка | АПВ |
| Масса цветного металла (г/м) | 67 |
| Материал жилы | Алюминий |
| Материал изоляции | ПВХ |
| Минимальная температура монтажа | -15 |
| Минимальная температура эксплуатации (°С) | -50 |
| Номинальное переменное напряжение (кВ) | 0.75 |
| Сечение жилы (мм/кв) | 25 |
| Сопротивление изоляции жил (МОмкм) | 5 |
| Срок службы | 20 |
| Тип исполнения по ГОСТ 31565-2012 | Без обозначения |
| Толщина изоляции жил (мм) | 1.2 |
| Электрическое сопротивление жилы (ом/км) | 1.2 |
