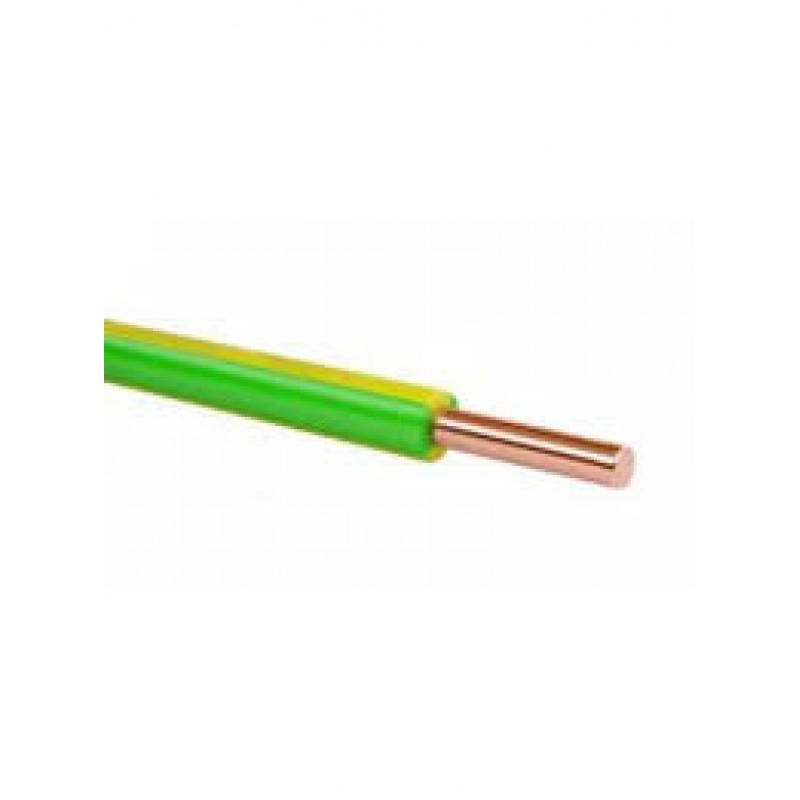

Провод ПВ-1 16 зеленый

ПВ-1 16 - провод силовой установочный с медной однопроволочной (монолитной) жилой сечением 16 миллиметров квадратных, в поливинилхлоридной изоляции различных цветов (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).
Провод ПВ-1 16 является устаревшей маркировкой, по новому ГОСТ 31947-2012 маркировка изменилась на ПуГВ 16 конструкция и характеристики не изменились.

Технические характеристики провода ПВ-1 16

Климатические исполнение провода ПВ1 1х16 - УХЛ, вторая категория размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации ПВ-1 1х16: -50 °С.
Максимальная температура эксплуатации провода ПВ1 16: +65°С.
Провод установочный ПВ-1 1*16 стойкий к воздействию влажности воздуха до 98%.
Монтаж силового провода ПВ-1 1х16 производится при температуре не ниже -15 градусов Цельсия.
Минимальный радиус изгиба при прокладке провода ПВ-1 16 - 71 миллиметров.
Длительно допустимая температура нагрева жилы провода ПВ-1 16 не более 70 °С.
Класс пожарной безопасности по ГОСТ 31565-2012: О1.8.2.5.4.
Наружный диаметр провода ПВ-1 1*16 - 7,1 миллиметров.
Код ОКП: 355113.
Расчетная масса провода ПВ-1 16 - 0,18 килограмм в метре.
Срок службы не менее 20 лет с даты изготовления.

Токовые нагрузки провода ПВ-1 16

Допустимый ток провода ПВ-1 1*16 - 112 Ампер.
Активное сопротивление жилы - 1,2 Ом на километр.
Номинальное напряжение - 750 Вольт.

Расшифровка маркировки ПВ-1 16

П - провод установочный.
В - изоляция из поливинилхлорида.
1 - однопроволочная жила.
16 - сечение токопроводящей жилы.

Конструкция провода ПВ-1 16

1) Жила - из медной отожженной проволоки первого или второго (от 16мм2) класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката различной расцветки (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).

Применение провода ПВ-1 16

Провод силовой медный установочный ПВ-1 1х16 предназначен для стационарной прокладки в электросетях напряжением до 750 Вольт, частотой до 400 Герц.
Проводом ПВ-1 1*16 прокладывают системы электропитания в осветительных и силовых сетях, коммутируют оборудование в силовых электрощитах.
Провод ПВ-1 16 применяется для прокладки в стальных трубах, коробах, на лотках, для монтажа электрических цепей, где не требуется повышенная гибкость при монтаже.
