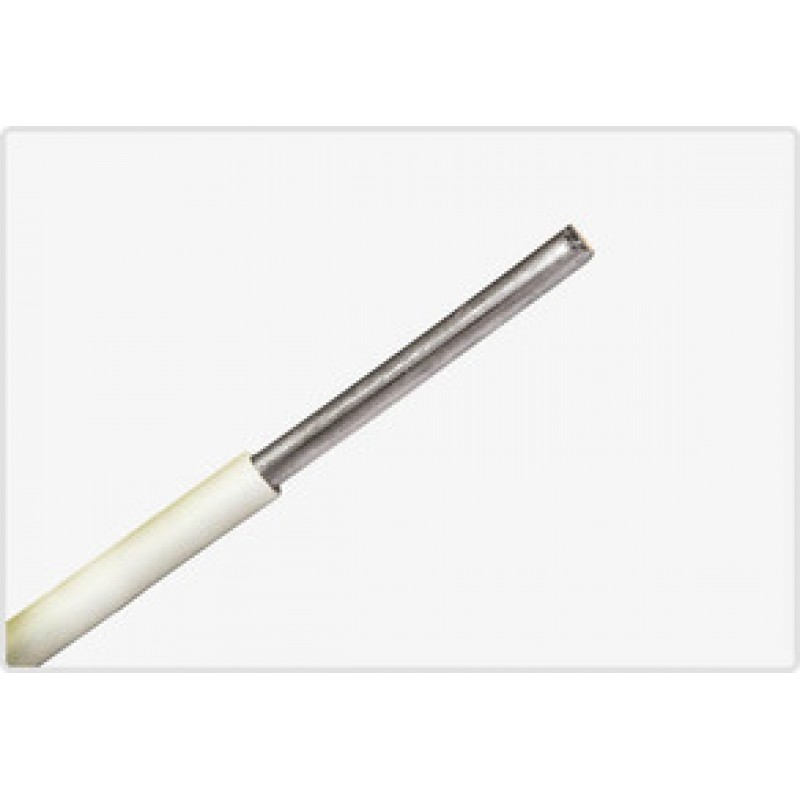

Провод АПВ-ХЛ 16
- Модель:АПВ-ХЛ 16
- 1000
- ГОСТ:31947-2012
- Диапазон температур эксплуатации (°С):от -50 до +65
- Длительно допустимая температура нагрева жил:70
- Показать все характеристики
АПВ 16 - провод силовой с одной алюминиевой жилой сечением 16 миллиметров квадратных.
Технические характеристики провода АПВ 16
Климатическое исполнение алюминиевого силового провода АПВ 16: УХЛ, вторая категория размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации алюминиевого провода АПВ 16: -50 градусов.
Максимальная температура эксплуатации: +60 градусов.
Монтаж силового алюминиевого провода АПВ 16 производится при температуре не ниже -15 градусов, при более низких температурах возникает риск повреждения застывшей изоляции.
Расчетная масса провода АПВ 16 составляет 0,18 килограмм в метре.
Диаметр провода алюминиевого АПВ 16 равен 8 миллиметрам.
Срок службы силового алюминиевого провода АПВ 16 не менее 15 лет.
Расшифровка маркировки АПВ 16
А - алюминиевая жила.
П - провод.
В - поливинилхлоридная изоляция.
Конструкция провода АПВ 16
1) Жила - алюминиевая многопроволочная или однопроволочная.
2) Изоляция - из ПВХ пластиката различных цветов.
Применение провода АПВ 16
Силовой алюминиевый провод АПВ 16 предназначен для стационарного монтажа электрических цепей с номинальным напряжением до 400 Вольт, частотой 50 Герц, силой тока до 82 Ампер.
| Общие | |
| ГОСТ | 31947-2012 |
| Диапазон температур эксплуатации (°С) | от -50 до +65 |
| Длительно допустимая температура нагрева жил | 70 |
| Допустимая токовая нагрузка при прокладке в земле (А) | 112 |
| Допустимая токовая нагрузка при прокладке на воздухе (А) | 112 |
| Допустимый радиус изгиба (мм) | 71 |
| Класс жилы по ГОСТ 22483-2012 | 2 |
| Класс пожарной опасности по ГОСТ 31565-2012 | О1.8.2.5.4 |
| Код ОКП | 355 133 |
| Код товара | АПВ 16 |
| Количество жил | 1 |
| Максимальная мощность при прокладке в воздухе, 220V (кВт) | 19.95 |
| Максимальная мощность при прокладке в воздухе, 380V (кВт) | 44.74 |
| Максимальная мощность при прокладке в земле, 220V (кВт) | 24.05 |
| Максимальная мощность при прокладке в земле, 380V (кВт) | 53.96 |
| Максимальная температура эксплуатации (°С) | 65 |
| Максимальный вес (кг/м) | 0.18 |
| Максимальный диаметр жилы | 5.3 |
| Максимальный наружный диаметр (мм) | 7.1 |
| Максимальный расчетный вес (кг/км) | 180 |
| Марка | АПВ |
| Масса цветного металла (г/м) | 42.88 |
| Материал жилы | Алюминий |
| Материал изоляции | ПВХ |
| Минимальная температура монтажа | -15 |
| Минимальная температура эксплуатации (°С) | -50 |
| Номинальное переменное напряжение (кВ) | 0.75 |
| Сечение жилы (мм/кв) | 16 |
| Сопротивление изоляции жил (МОмкм) | 5 |
| Срок службы | 20 |
| Тип исполнения по ГОСТ 31565-2012 | Без обозначения |
| Толщина изоляции жил (мм) | 1 |
| Электрическое сопротивление жилы (ом/км) | 1.91 |
