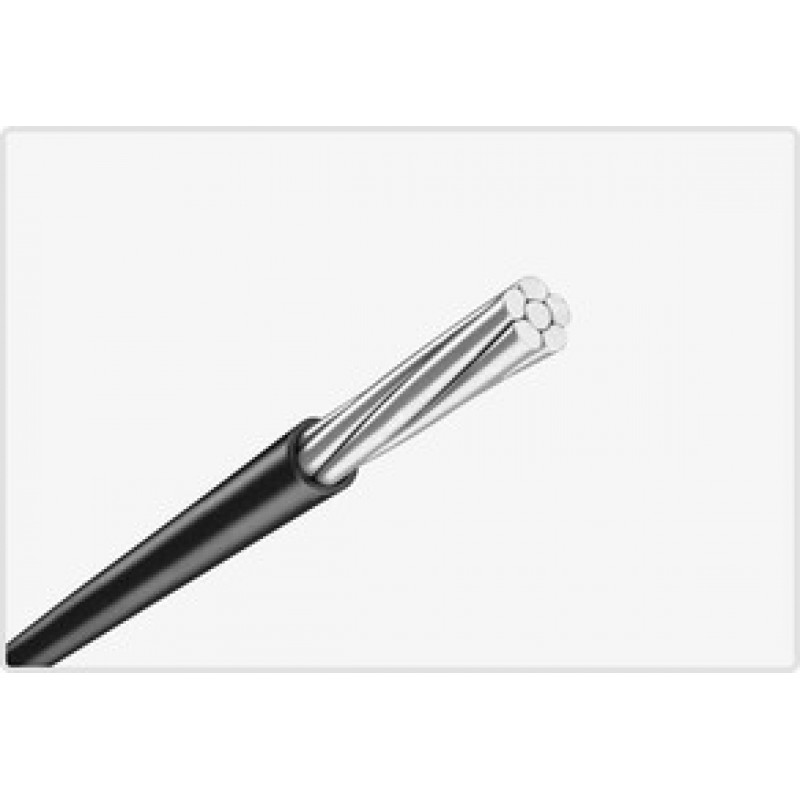

Самонесущий изолированный провод СИП-3 1х120
- Модель:СИП-3 1х120
- 1000
- ГОСТ:31946-2012
- Диапазон температур эксплуатации (°С):от -60 до +50
- Допустимая токовая нагрузка при прокладке на воздухе (А):340
- Показать все характеристики
СИП-3 1х120 - провод самонесущий изолированный с одной жилой из алюминиевого сплава сечением 120 миллиметров квадратных, в изоляции из светостабилизированного сшитого полиэтилена.
Технические характеристики провода СИП-3 1х120
Климатическое исполнение самонесущего изолированного провода СИП-3 1х120: В, первая, вторая и третья категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации: -60 градусов.
Максимальная температура эксплуатации самонесущего провода СИП-3 1*120: +50 градусов.
Монтаж самонесущего изолированного провода СИП-3 1х120 производится при температуре окружающей среды не менее -20 градусов Цельсия.
Нагрев жилы при эксплуатации СИП-3 1х120 не должен превышать +90 градусов.
При коротком замыкании нагрев жилы самонесущего изолированного провода не должен превышать 250°С.
Масса провода СИП-3 1*120: 0,445 килограмм в метре.
Срок службы не менее 40 лет.
Наружный диаметр провода СИП-3 1х120: 18 миллиметров.
Минимально допустимый радиус изгиба провода СИП-3 1х120 при монтаже: 180 миллиметров.
Активное сопротивление жилы провода самонесущего изолированного СИП-3 1*120: 0,369 Ом на километр.
Допустимая токовая нагрузка СИП-3 1х120: 340 Ампер.
Конструкция провода СИП-3 1х120
1) Жила - из алюминиевого сплава, многопроволочная уплотненная.
2) Изоляция - из светостабилизированного сшитого полиэтилена.
Применение провода СИП-3 1*120
Самонесущий изолированный провод СИП-3 1х120 предназначен для воздушных линий электропередачи на номинальное напряжение до 20000 Вольт и 35000 Вольт номинальной частотой 50 Герц в атмосфере воздуха 2 и 3 по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
| Общие | |
| ГОСТ | 31946-2012 |
| Диапазон температур эксплуатации (°С) | от -60 до +50 |
| Допустимая токовая нагрузка при прокладке на воздухе (А) | 340 |
| Допустимые токовые нагрузки 20 кВ.(А) | 430 |
| Допустимые токовые нагрузки 35 кВ.(А) | 460 |
| Допустимый радиус изгиба (мм) | 180 |
| Допустимый ток односекундного короткого замыкания (кА) | 10.3 |
| Допустимый ток односекундного короткого замыкания основных жил ( | 10.3 |
| Код ОКП | 355 522 |
| Код товара | СИП-3 1х120 |
| Количество жил | 1 |
| Количество основных жил | 1 |
| Максимальная мощность при прокладке в воздухе, 220V (кВт) | 99.73 |
| Максимальная мощность при прокладке в воздухе, 380V (кВт) | 223.72 |
| Максимальная температура эксплуатации (°С) | 50 |
| Максимальный вес (кг/м) | 0.45 |
| Максимальный наружный диаметр (мм) | 18 |
| Максимальный расчетный вес (кг/км) | 518 |
| Марка | СИП-3 |
| Материал жилы | Алюминиевый сплав |
| Материал изоляции | СПЭ |
| Минимальная температура монтажа | 20 |
| Минимальная температура эксплуатации (°С) | -60 |
| Наружный диаметр основной жилы (мм) | 13.1 |
| Номинальное переменное напряжение (кВ) | 20 |
| Прочность при растяжении жилы (кН) | 35,2 |
| Сечение жилы (мм/кв) | 120 |
| Сечение основных жил (мм2) | 120 |
| Срок службы | 40 |
| Число проволок в основной жиле | 19 |
| Электрическое сопротивление жилы (ом/км) | 0.37 |
| Электрическое сопротивление основной жилы (ом/км) | 0.25 |
