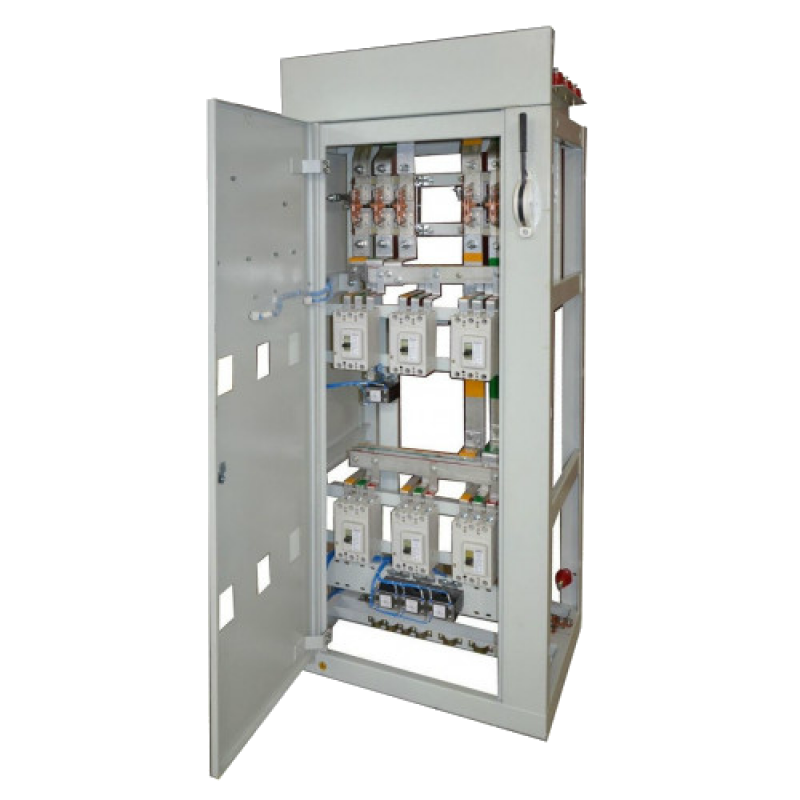

Сборка панелей низкого напряжения ЩО-70

Каждая панель ЩО-70 выполняется в виде металлического одностороннего шкафа с металлической дверцей. При комплектации распределительного устройства панели ставятся торцами друг к другу (в ряд) и соединяются между собой, при этом образуя единую конструкцию. В случае необходимости панели можно располагать по двум противоположным стенам электрощитового помещения, при такой расстановке для соединения секций между собой применяются шинные мосты соответствующего сечения, изготавливаемые также на нашем Производстве. Все панели комплектуются сборными шинами и измерительными приборами. Кроме того: вводные и секционные панели комплектуются автоматическими выключателями, рассчитанными на ввод тока, соответствующего мощности питающего трансформатора, шинными и секционными разъединителями; линейные панели укомплектовываются шинными разъединителями и автоматическими выключателями, рассчитанными на ток потребителя.В некоторых случаях вместо выключателей ставятся предохранители; электрические кабели вводов и потребителей, как правило, укладываются в кабельные каналы.
