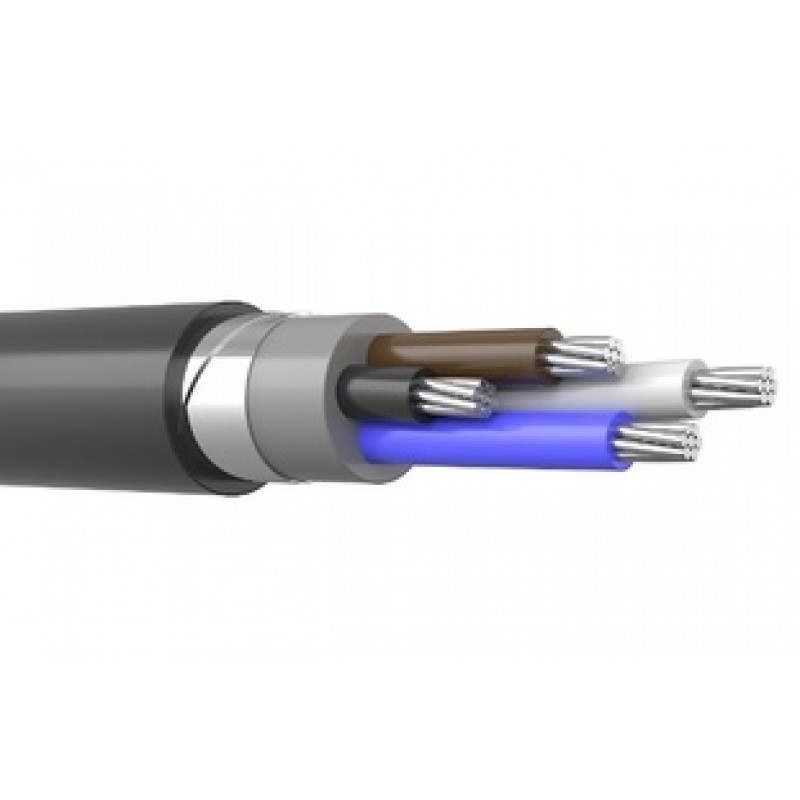

Кабель АПвБбШв 3х35+1х16

АПвБбШв 3х35+1х16 - кабель силовой бронированный с 4 алюминиевыми жилами, сечением 35 миллиметров квадратных, в изоляции из сшитого полиэтилена, с бронёй из двух стальных оцинкованных лент, оболочкой из ПВХ пластиката.
АПвБбШв является устаревшей маркировкой, по новому ГОСТ 31996-2012 буква (б) из маркировки была удалена, новая маркировка АПвБШв

Технические характеристики кабеля АПвБбШв 3х35+1х16

Климатическое исполнение кабеля силового алюминиевого бронированного АПвБбШв 3*35+1*16: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого бронированного кабеля АПвБбШв 3х35+1х16 от -60 до +50 градусов.
Влажность воздуха при эксплуатации силового бронированного кабеля АПвБбШв 3х35+1х16 не должна превышать 98%.
Монтаж АПвБбШв 3*35+1*16 производится при температуре не ниже -20 градусов, при более низких температурах возникает вероятность повреждения застывшей оболочки при разматывании.
Минимальный радиус изгиба при прокладке АПвБбШв 3х35+1х16 равен 267,3 миллиметрам.
Растягивающее усилие при монтаже силового бронированного алюминиевого кабеля АПвБбШв 3х35+1х16 не должно превышать 4200 Ньютонов.
Длительная температура нагрева жил при эксплуатации кабеля АПвБбШв 3*35+1*16 не должна превышать 90 градусов.
Максимальная температура нагрева жил при токах короткого замыкания не должна превышать 250 градусов.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов.
Допустимый ток при прокладке кабеля АПвБбШв 3х35+1х16 в земле равен 127 Ампер.
Расчетная масса кабеля АПвБбШв 3х35+1х16 составляет 1,73 килограмм в метре.
Срок службы не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АПвБбШв 3*35+1*16 равен 32,43 миллиметрам.

Расшифровка маркировки АПвБбШв 3х35+1х16

А - алюминиевые жилы.
Пв - изоляция из сшитого полиэтилена.
Б - броня из двух стальных оцинкованных лент.
б - без подушки под бронёй.
Шв - защитный шланг из ПВХ пластиката.
4 - количество алюминиевых жил.
35 - сечение алюминиевых жил.
Также в маркировке могут присутствовать следующие обозначения:
мс, мк, мж - жила выполнена в многопроволочном исполнении.
ок, ож - жила выполнена в однопроволочном исполнении.
1 - кабель рассчитан на напряжение до 1000 Вольт.
0,66 - кабель рассчитан на напряжение до 660 Вольт.

Конструкция кабеля АПвБбШв 3х35+1х16

1) Жила - алюминиевая, многопроволочная или однопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из сшитого полиэтилена.
3) Скрутка - изолированные жилы скручены в сердечник.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг - из ПВХ пластиката.

Применение кабеля АПвБбШв 3*35+1*16

Кабель силовой бронированный алюминиевый АПвБбШв 3х35+1х16 предназначен для передачи и распределения электроэнергии в стационарных установках с переменным напряжением до 1000 Вольт частотой 50 Герц и силой тока до 127 Ампер.
Кабелем АПвБбШв 3х35+1х16 прокладывают одиночные кабельные линии в помещениях и сооружениях, при групповой прокладке обязательно использование средств огнезащиты.
