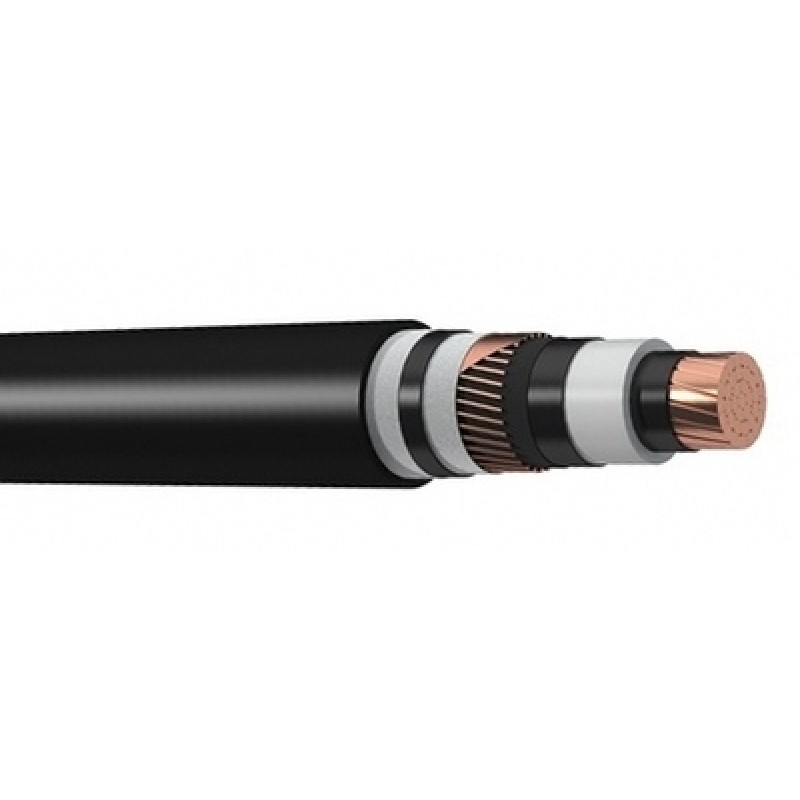

Кабель ПвВнг(А)-LS 1х500/25
- Модель:19145-03
- 1000
- ГОСТ:55025-2012
- Длительно допустимая температура нагрева жил:90
- Допустимая токовая нагрузка при прокладке в земле (А):697
- Показать все характеристики
ПвВнг(А)-LS 1х500/25 - кабель силовой высоковольтный на напряжение 10, 20, 35 тысяч Вольт, с одной медной многопроволочной жилой сечением 500 мм2, в изоляции из сшитого полиэтилена, с экраном из медных проволок общим сечением 25 мм2, в оболочке из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма.
| Общие | |
| ГОСТ | 55025-2012 |
| Длительно допустимая температура нагрева жил | 90 |
| Допустимая токовая нагрузка при прокладке в земле (А) | 697 |
| Допустимая токовая нагрузка при прокладке на воздухе (А) | 1081 |
| Допустимый радиус изгиба (мм) | 931.5 |
| Допустимый ток односекундного короткого замыкания (кА) | 71.5 |
| Ёмкость кабеля 10 кВ (мкФ/км) | 0.63 |
| Ёмкость кабеля 20 кВ (мкФ/км) | 0.39 |
| Ёмкость кабеля 35 кВ (мкФ/км) | 0.32 |
| Код товара | ПвВнг-LS 1х500/25 |
| Количевство жил | 1 |
| Максимальная температура эксплуатации (°С) | 50 |
| Масса цветного металла (г/м) | 4672.5 |
| Материал жилы | Медь |
| Материал изоляции | СПЭ |
| Материал оболочки | ПВХ |
| Минимальная температура эксплуатации (°С) | -50 |
| Расчетная масса(10 кВ)(кг/км) | 6717 |
| Расчетная масса(20 кВ)(кг/км) | 7396 |
| Расчетная масса(35 кВ)(кг/км) | 8089 |
| Расчетный наружный диаметр(10 кВ) | 49.5 |
| Расчетный наружный диаметр(20 кВ) | 55.7 |
| Расчетный наружный диаметр(35 кВ) | 62.1 |
| Сечение жилы (мм/кв) | 500 |
| Сечение экрана(мм2) | 25 |
| Срок службы | 30 |
| Электрическое сопротивление жилы (ом/км) | 0.04 |
