Кабель ПвВнг(А)-LS 1х120/16
- Модель:19137-03
- 1000
- ГОСТ:55025-2012
- Длительно допустимая температура нагрева жил:90
- Допустимая токовая нагрузка при прокладке в земле (А):380
- Показать все характеристики

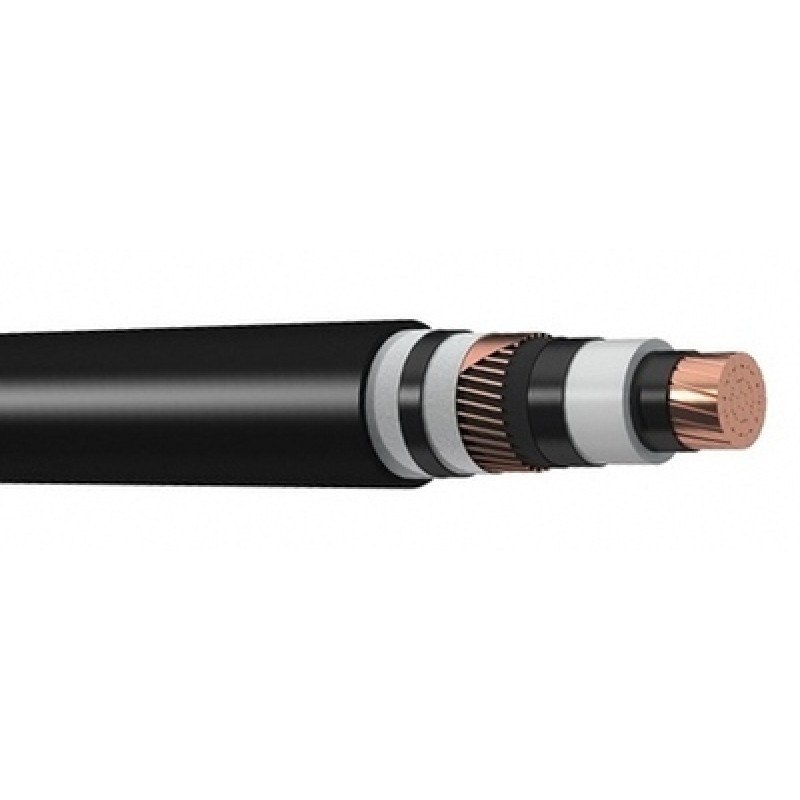

ПвВнг(А)-LS 1х120/16 - кабель силовой высоковольтный на напряжение 10, 20, 35 тысяч Вольт, с одной медной многопроволочной жилой сечением 120 мм2, в изоляции из сшитого полиэтилена, с экраном из медных проволок общим сечением 16 мм2, в оболочке из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма.
| Общие | |
| ГОСТ | 55025-2012 |
| Длительно допустимая температура нагрева жил | 90 |
| Допустимая токовая нагрузка при прокладке в земле (А) | 380 |
| Допустимая токовая нагрузка при прокладке на воздухе (А) | 515 |
| Допустимый радиус изгиба (мм) | 714 |
| Допустимый ток односекундного короткого замыкания (кА) | 17.2 |
| Ёмкость кабеля 10 кВ (мкФ/км) | 0.35 |
| Ёмкость кабеля 20 кВ (мкФ/км) | 0.23 |
| Ёмкость кабеля 35 кВ (мкФ/км) | 0.19 |
| Код товара | ПвВнг-LS 1х120/16 |
| Количевство жил | 1 |
| Максимальная температура эксплуатации (°С) | 50 |
| Масса цветного металла (г/м) | 1210.4 |
| Материал жилы | Медь |
| Материал изоляции | СПЭ |
| Материал оболочки | ПВХ |
| Минимальная температура эксплуатации (°С) | -50 |
| Расчетная масса(10 кВ)(кг/км) | 2431 |
| Расчетная масса(20 кВ)(кг/км) | 2941 |
| Расчетная масса(35 кВ)(кг/км) | 3484 |
| Расчетный наружный диаметр(10 кВ) | 35 |
| Расчетный наружный диаметр(20 кВ) | 41.2 |
| Расчетный наружный диаметр(35 кВ) | 47.6 |
| Сечение жилы (мм/кв) | 120 |
| Сечение экрана(мм2) | 16 |
| Срок службы | 30 |
| Электрическое сопротивление жилы (ом/км) | 0.15 |
